轴流泵导叶体、橡胶轴承的改进及应用【2】

新型导叶体、橡皎轴承结构应满足以下要求：①首先要保证结合部分的紧密性，使两者之间不产生相对运动。② 同时结构紧凑，系统简单，制造、维修、使用方便，价格低廉，工作可靠，使用寿命长。

针对导叶体、橡皎轴承损坏的原因，应从以下两个方面人手进行改进。

(1)减小两者问的间隙 导叶体、橡胶轴承之间的间隙是影响两者产生相对运动的一个重要因素。减小两者问的间隙可以减小两者相对运动，从而减轻泵轴的摆动量及整台泵的振动。间接减轻导叶体、橡胶轴承的损坏程度。但同时也增加了导叶体、橡胶轴承的加工安装难度。故不能采用此方案。

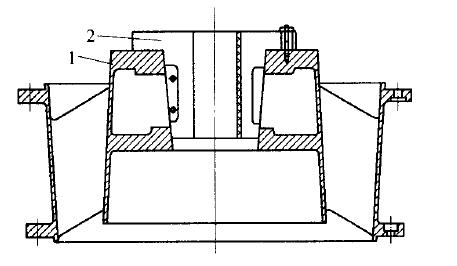

(2)利用楔形槽增压原理改进原导叶体、橡胶轴承结构利用楔形槽增压原理把导叶体内孔和橡胶轴承外径都改成1：30的锥度(如图2所示)，这样，橡胶轴承与导叶体就为紧密配合，橡胶轴承就不会在导叶体内产生移动。
