城市防洪泵站工程设计几点商恰－－泰州城区某引排双向轴流泵站进水池分析 泰州市城区城市防洪工程建设中，建设了一些引排水双向轴流泵站，运行中效果不是很理想，现对其进水池设计进行分析。

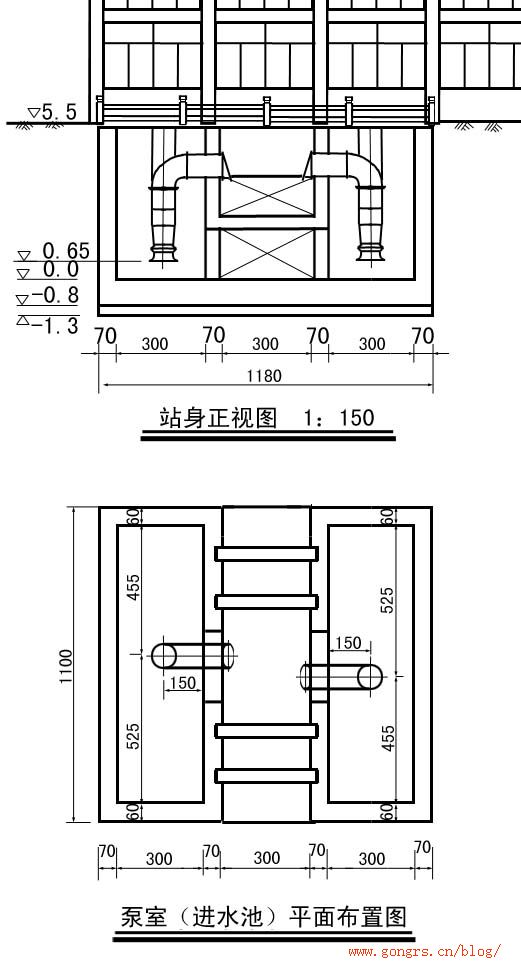

从上图不难看出，这个泵站进池设计参数不是很理想的，现列表对比如下： | 项目 | 喇叭口直径 | 淹没深度 | 悬空高度 | 池宽 | 池长 | 后壁距 | | 建议取值 | 990 | 990~1386 | 495~693 | 1980~2475 | 4950~7920 | 495~743 | | 泵站设计值 | 990 | 1150 | 650 | 9800 | 2200 | 1500 | | 对比分析 | | 满足要求。理论上讲，当水位在1.64时仍能满足工作要求。 | 满足要求。 | 严重不符合要求。导向作用差，产生偏流、回流、漩涡，恶化进水条件。 | 典型的侧向进水。实际情况几乎没有池长。 | 太大。低水位时，产生回流漩涡、噪声和振动，空蚀性能恶化。 |
上表中分析中，池宽、池长及后壁距不符合设计规范要求，似乎仅仅是水流不佳，噪声大而已，而淹没深度和悬空高度都能满足要求，那在实际运行中，当水位较低时，水泵站为什么又不能正常工作呢？这里需要指出的是：轴流泵的轴及叶轮是悬挂方式的，靠橡胶轴承稳定，具有一定的弹性空间，但轴流泵叶轮与外壳间隙十分小，不合理的进水池尺寸，导致偏流、回流、漩涡，就必然会产生振动、噪声、空蚀，结果轴流泵叶轮与外壳严重磨擦，阻力加大，负荷集聚上升。另外，从平面布置图中，还可以看出，设计者可能是为了防止两台水泵出水的对冲，有意错开两台水泵的安装位置，其实这更加大了偏流、回流、漩涡的可能性。 国内外实验还表明：当后壁距从0.5D增大到1.25D时，水泵所要求的淹没水深增大了4倍（如图）。
该设计中的后壁距已经达到1.52D，这就不难理解该泵站在运行中总感觉淹没深度不足的问题了。 济南泰达泵业专业各型立式轴流泵，立式化工轴流泵，卧式轴流泵，高温熔盐泵、高温液下泵、熔盐液下泵、高温轴流泵、熔盐轴流泵，具有运行稳定可靠、噪音低、节能、寿命长等优点。 网址：www.jntdby.com E_mail:jntdby@163.com 联系电话：0531-87970633 Fax：0531-87970632 |
