碗式填料密封是利用不同的密封圈的圈数来达到密封不同压力的目的，如图1-29所示。它可以根据操作条件不同采用封油或不用封油。碗式填料密封应用广泛，多数用作往复泵的密封。

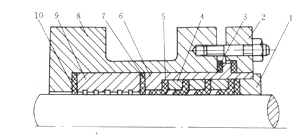

图1-29碗式密封结构
1-填料压盖；2-压盖；3-金属垫；4-金属隔环；5-碗式密封圈； 6-密封料盒；7-石棉垫；8-泵体；9-减压环；10-石棉垫
碗式填料采用橡胶、聚氯乙烯、聚氨酯等。密封圈类型较多，其中V形圈最为常用，密封圈的圈数与被密封介质压力有关，表1—27为密封压力与V形圈的圈数关系。常用密封圈类型及使用范围见表1-28。橡胶特性及工作条件见表1-29。
|
介质压力，MPa |
≤4 |
>4～8 |
>8～16 |
>16～30 |
>30～50 |
|
V形圈圈数 |
3 |
4 |
4 |
5 |
6 |
|
名 称 |
标准号 |
材 料 |
使用范围 |
特 点 |
|
温度，℃ |
压力
MPa |
介质 |
|
L形橡胶密封圈 |
HG4.331～66 |
橡胶I |
-20～+80 |
|
油类 |
抗挤出破坏能力较强，
唇部能做润滑沟槽，改善
摩擦工况，L形圈仅用于
密封孔；J形圈仅用于密
封轴 |
|
橡胶Ⅱ |
-35～+60 |
<1 |
水 |
|
J形橡胶密封圈 |
HG4.332—66 |
橡胶I |
-20～+80 |
1 |
油类 |
|
橡胶II |
-35～+60 |
水 |
|
y形橡胶密封圈 |
HG4.335-66 |
橡胶I |
-20～+80 |
420 |
油类 |
根部抗磨损力强，装填
时抗翻滚扭曲 |
|
橡胶II |
-35～+60 |
水 |
|
UJ形夹织物橡胶密封圈 |
HG4.336-66 |
橡胶I |
-20～+80 |
≤32 |
油类 |
可单个使用，不用压环，撑环 |
|
V形夹织物橡胶密封圈 |
GB 10708.1-89
|
橡胶I |
-20～+60 |
≤50 |
油类 |
密封压力高，但摩擦阻
力大，承受径向载荷能力 |
|
橡胶Ⅱ |
-35～+60 |
水 |
低，需与压环，撑环成套
装填，只能密封单向介质
压力 |
