立式轴流泵的拆解

立式轴流泵的结构比离心泵简单，但由于零部件较重，安装精度要求较高，所以拆卸工作比离心泵费力，在拆卸时必须注意安全。轴流泵的部件拆卸可分两部分进行，现以立式轴流泵为例说明其拆卸过程。

1、上机座的拆卸

先拆去弹性联轴器的螺丝，松开电动机与机座连接的螺丝，取下电动机。用木块撑住刚性联轴器，以防泵轴往下落，再拆去传动轴的拼帽螺母，轴承压盖和刚性联轴器的连接螺丝，把传动轴向上提到一定高度，随后拆下刚性联轴器的拼帽螺丝，取下弹性联轴器，即可将传动轴抽出上机座。再把弹性联轴器拆下，将滚动轴承从传动轴上用专用工具取下来，至此，上机座全部拆下完毕。

2、下部泵体部分拆卸

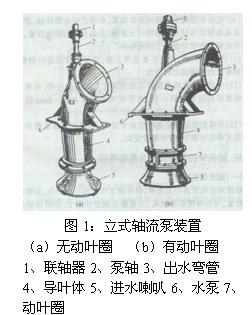

先拆下进水喇叭，然后用专用工具把泵轴下端叶轮螺母拧开，便可把整个叶轮拆下来。对装有动叶圈的水泵，在拆下进水喇叭以后，将动叶圈拆开再拆叶轮，如图1所示。

叶轮拆下后，可以把泵轴向上抽出，然后拆卸导叶体，其方法是把导叶座与上部泵体弯管的连接螺丝一一松开，导叶座即可取下。再用套筒扳手把橡胶轴承与导叶座连接螺丝拆去，就可把橡胶轴承取下来。再拆弯管上的填料函压盖，钩出填料。继续拆掉上橡胶轴承的固定螺丝，取出上橡胶轴承。

泵体弯管固定在水泵梁上，一般不拆。上述拆卸方法适用于口径在650mm以下的小型轴流泵。
