 (一) 轴流泵泵站安装前的准备工作
1. 轴流泵泵站安装人员的组织
安装前必须配齐技术力量。安装人员必须熟悉安装范围内的有关图纸和资料，学习安装规范及其它有关规程和规定，掌握安装步骤、方法、和质量要求。
2. 轴流泵泵站安装工具和材料的准备
安装用的工具和材料，与机组的型号、大小等有关，要根据具体情况，准备好所需的工具和材料。安装工具包括一般工具、起吊运输工具、量具和专用工具等。现简要介绍如下。
⑴.塞尺 塞尺是一种检查间隙的量具，如图12—1—1所示。由不同厚度的条形钢片组成，每片的厚度在0.01～1  之间，其长度有0.05、0.10、0.15、0.20、0.30、0.40  等几种规格。测量时可一片或数片重叠在一起插入间隙内使用。
  ⑵.千分尺 千分尺是一种测量零部件尺寸的较精密的量具，它是利用螺旋运动原理，把螺旋的旋转运动变成测检的直线位移来进行测量的一种量具。按其用途不同分为外径千分尺、内径千分尺，如图12—1—2、图12—1—3所示。前者用于测量零件的外形尺寸，后者用于测量零件的内尺寸。成套的内径千分尺，一般都带有一套不同长度的接长杆，根据被测物尺寸的大小，选择不同尺寸的接长杆来使用。

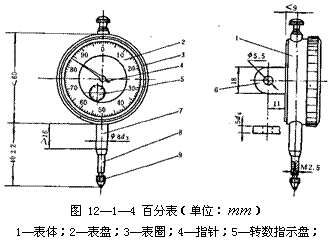

⑶.百分表 百分表是用于检查各部件之间的互相平行、位置及部件表面几何形状正确性的仪表，它是利用齿轮、齿条传动机构；把测头直线移动变为指针的旋转运动。指针可精确地指示测杆所测量的数值，如图12—1—4所示。
⑷.方框水平仪 方框水平仪是一种测量水平度和垂直度的精密仪器。它是由外表面互相垂直的方形框架、主水准和与主水准垂直的辅助水准组成，如图12—1—5所示。
在使用前应进行检验，通常采用“调头”重复测量的方法，校正方框水平仪的误差。
⑸.求心器 它是用来找正机组中心的专用工具，由卷筒、拖板和转盘等组成，如图12—1—6。使用时将钢琴线绕在卷筒上，下端系一重锤，重锤浸入盛有粘性较大的油桶内。调节转盘将求心器作前后左右微量移动，可调节钢琴线的图12—1—3铅垂位置。

⑹.重锤 用一段圆形钢管，外因加焊叶片，中间浇灌砼，重约6～15 ，如图12—1—7所示。
(二)设备的验收
设备运到工地后，应组织有关人员检查各项技术文件和资料，检验设备质量和规格数量。
设备的检查包括外观检查、解体检查和试验检查。一般对出厂有验收合格证，包装完整，外观检查未发现异常情况，只要运输保管符合技术文件的规定，可不进行解体检查。
若对制造质量有怀疑或由于运输、保管不当等原因而影响设备质量，则应进行解体检查。为保证安装质量，对与装配有关的主要尺寸及配合公差应进行校核。
(三)土建工程的配合
 安装前土建工程的施工单位应提供主要设备基础及建筑物的验收记录、建筑构设备基础上的基准线、基准点和水准标高点等技术资料。为保证安装质量和安装工作的顺利进行，安装前机组基础砼应达到设计强度70％以上。泵房内的沟道和地坪已基本做完，并清理干净。泵房已封顶不漏雨雪，门窗能遮蔽风沙。建筑物装修时不影响安装工作的进行，并保证机电设备不受影响。对设固定起重设备的泵房，还应具备行车安装的技术条件。
(四)主机组基础和预埋件的安装图
⑴.根据设计图纸要求，在泵房内按机组纵横中心线及基础外形尺寸放样。为保证安装质量，必须控制机组的安装高程和纵横位置误差，机组位置控制关系如图12—1—8所示。
为便于管道安装，主机组的基础与进出水管道(流道)的相互位置和空间几何尺寸应符合设计图12—1—9一次浇筑法立模图的要求。
⑵.基础浇筑分一次浇筑和二次浇筑两种方法。前者用于小型水泵，后者用于大中型水泵。一次浇筑法是将地脚螺丝在浇筑前预埋，地脚螺丝上部用横木固定在基础木模上，下部按放样的地脚螺丝间距焊在圆钢上。在浇筑时，一次把它浇入基础内．如图12—1—9所示。

预埋件的材料和型号，必须符合设计要求。二次浇筑法是在浇筑基础时预留出地脚螺丝孔，根据放样位置安放地脚螺丝孔木模或木塞，如图12—1—10所示。
 在浇筑完毕后，于砼初凝后终凝前将木塞拔出。预留孔的中心线对基准线的偏差不大于0.005 ，孔壁铅垂度误差不得大于0.010 ，孔壁力求粗糙，机组安装好后再向预留孔内浇筑砼或水泥砂浆。灌浆时应采用下浆法施工，并捣固密实，以保证设备的安装精度。
⑶.水泵和电动机底座下面，一般设调整垫铁，用来支承机组重量，调整机组的高程可调水平，并使基础砼有足够的承压面。垫铁的材料为钢板或铸铁件，斜垫铁的薄边一般不小于0.010 ，斜边为1/10～1／25，斜垫铁尺寸，一般按接触面受力不大于30000 来确定。垫铁平面加工粗糙度为 ；搭接长度在2／3以上。，见图12—1—11。 |
