	PW型污水泵轴封的改进

发布时间：2012.05.23 新闻来源：黄秀云 浏览次数：

我处污水二级处理试验站的三台PW型卧式污水泵，用于抽升污水、活性污泥和爆气。在污水的处理过程中需要水泵连续不停地运行，否则将影响污水处理试验工作。

PW型污水泵的轴封原来采用橡胶圈密封(见图1)，轻易被污水腐蚀，使用不久就磨损失效。并将轴套磨出很深的沟槽，使水泵泄漏严重，效率下降。密封圈的使用寿命大约只有半个月，影响水泵的正常运行。

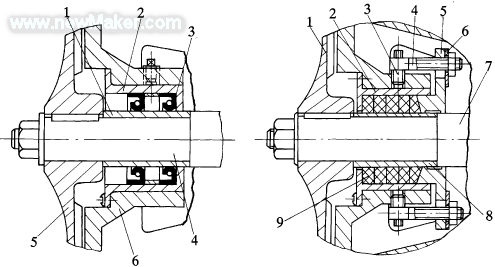

1.轴套　2.密封盒　3.橡胶密封圈　4.轴　5.叶轮　6.轴封体
图1
1.叶轮　2.填料盒　3.压盖螺栓轴　4.压盖螺栓　5.填料压盖　6.卡垫
7.轴　8.轴套　9.柔性石墨纤维
图2

为此，我们对泵的轴封结构进行了改进(见图2)。将原密封盒改为填料盒2，但因水泵尺寸的限制，根据其整体结构，将压盖5加工成带豁口的对半型并加工卡垫6。由于安装填料盒的原轴封体已无法打孔攻丝，因此，我们利用水泵原轴封体上的两个对称孔，加工了两个安装压盖螺栓的轴3，压盖螺栓4可在此轴3上活动。

根据污水不能作为轴封润滑剂的特点，我们经对几种轴封材料进行了比较后，将原来采用的橡胶密封圈改造为采用模压开口圆环形柔性石墨纤维密封9。由于石墨可作为固体润滑剂，所以轴封不需水润滑即可正常工作。又因柔性石墨纤维填料具有一定的挠性，可将其开口在45°方向内搬开直接套在轴上，安装、更换亦方便。填料还可以续压，延长了填料与轴套的使用寿命，使水泵在运行4个多月后才需更换一次填料。现基本上已杜尽了泄漏。
