GAK自动耦合装置是潜水排污泵出水法兰与出水管路系统自动对接的自动耦合装置，由WQ潜水排污泵出水法兰、附加耦合法兰和出水管座进口法兰组成，在附加耦合法兰和出水管座进口法兰的两侧各有一对楔卡且楔点的位置在法兰的水平中心线附近。当WQ潜水排污泵从水坑上方降落时，附加耦合法兰两侧的楔卡和出水管座进口法兰两侧的楔卡就卡到一起，在WQ潜水排污泵自重和楔卡斜面的作用下，两个法兰面紧紧地贴在一起，就好比两个法兰的两侧用两个螺栓上紧了一样，潜水排污泵的水压再大也不能推开法兰面而大量漏水。当潜水电泵从水坑内往上提起来时，两对楔卡能够沿斜面方便的脱开，从而实现自动耦合装置的功能。它可以在方便潜水排污泵自动装拆的同时，解决耦合的两个法兰之间大量漏水的问题，从而节约能源。

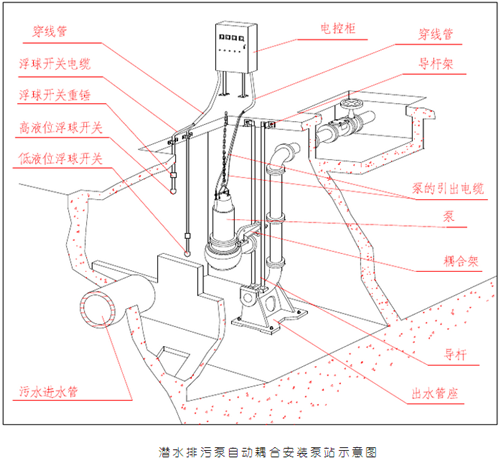

在这种安种形式中，泵与耦合装置相连，耦合底座固定于泵坑低部（在建造污水坑时，与预埋好地脚螺栓，使用时将耦合底座固定即可）泵可以在导轨中上下自动移动，当泵放下时，耦合装置自动地与耦合底座耦合，而提升泵时与耦合底座自动脱离。 这种方式可根据用户要求配备液压开关，中间端子箱及全自动保护控制柜。在选型时，应注明泵的型号、安装方式、池深、泵控制保护方式，以便提供最优的系统。如用户特别需要，我厂可提供特种材料的WQ型潜水排污泵。
使用自动耦合装置后，安装检修方便。在没有自动耦合装置的情况下固定式安装，如遇到WQ型潜水排污泵故障检修人员需下水拧开螺丝，起吊水泵进行检修，或用其他小泵把水抽完人下去检修，如果水质很脏，人就很难下得去，这时检修就遇到了很大困难。但装了GAK型QW潜水排污泵的自动耦合装置后，需要起吊时，人可以不需要下水拧开螺丝，直接提升水泵即可，检修完毕后顺着导轨下去就能实现水泵与管路的密封，从而水泵正常运行。小型的WQ潜水排污泵可以自由安装,大型的QW排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。
GAK型潜水排污泵自动耦合装置的组成：

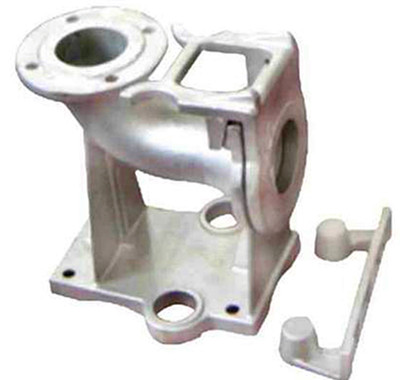

GAK型潜水排污泵自动耦合装置，包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固.自动耦合装置排污泵,自耦装置WQ潜水排污泵

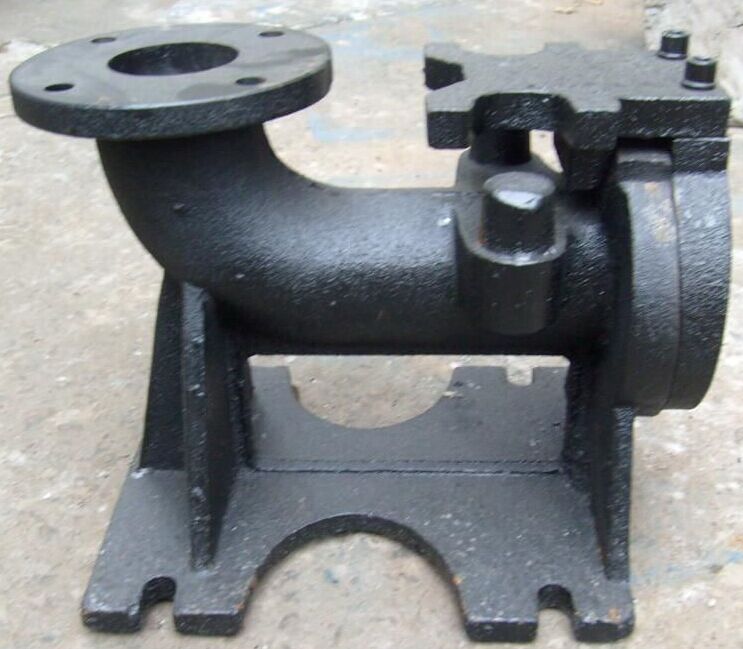

GAK型潜水排污泵自动耦合装置一般根据使用环境的不同，我公司开发了铸铁型WQ潜水排污泵自动耦合装置和不锈钢型WQP潜水排污泵自动耦合装置。自动耦合装置导轨也可以定做成焊管、不缝钢管、不锈钢管。起吊时如需用到导链也可定制钢制导链与不锈钢导链。  |
