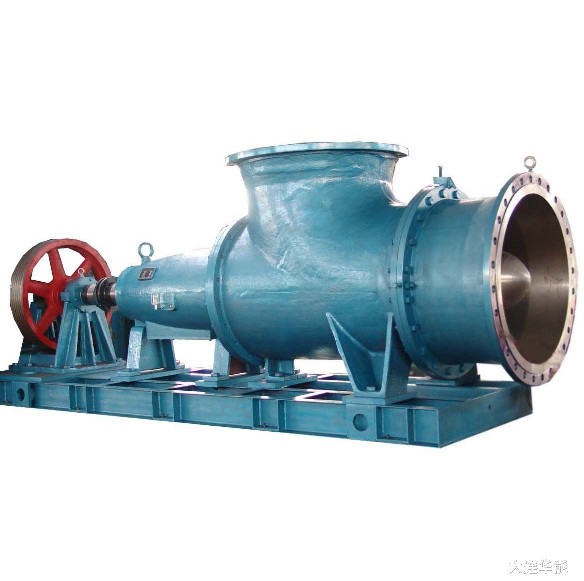

HZW型卧式化工轴流泵

概述：

有250、300、350、450、500、600、700、800、900等规格，可靠性好，维修方便，是专为氯碱、制盐中蒸发循环工程的特点而专门设计的循环泵。HZW系列强制循环泵借鉴了行业内的成功技术，并融入自身的设计所长，经优化的传动设计，运行振动小，噪音低，大幅提高了轴流泵的运行可靠性和平衡性，使维护周期和使用寿命大大增加。运行可靠性高，维护周期增加一倍以上，寿命增加20%。

应用范围
HZW型系列化工轴流泵主要应用于大流量、低扬程的场合，尤其适用于具有腐蚀性介质的强制循环过程。例如，烧碱、制盐的强制循环，还应用于磷肥、石油、化纤、造纸等生产部门。

结构特点
HZW系列是卧式化工轴流泵，采用悬臂式支撑型式，单级单吸轴流式叶轮，电机采用直联或皮带传动。

*悬臂式结构，泵体和悬架体各自有支撑脚固定在底座上，保证了泵运行时的稳定性和检修时的便利及安全性。

*采用后开门的结构，使得在检修或更换密封时，只要抽出转动部分即可，而不需要拆卸管路，因此具有维修方便的特点。

*密封型式可采用双端面机械密封或填料密封（亦可采用叶轮动力密封和机械密封的组合），保证泵在运行时和静止时均不会泄露。

*泵提采用弯管式或蜗壳式结构，泵进出口口径相同。轴承箱体带有水冷腔，用以通冷却水冷却轴承。对于悬挂式结构或弹性基础式的轴流泵为特殊设计。

*运行时冷却水不需加压，压力一般在0.1Pma左右即可，其流量视冷却水进出口的温差，一般温升不超过15℃。冷却水的密封是骨架油封和填料的组合，可互相通用。

*泵的旋转方向：从驱动端看为逆时针方向旋转。

*泵的进出口方位：常规为上进下出，可根据用户要求改为下进上出，旋转方向不变。

*泵的连接方式常规为直联式，根据拥护要求可提供皮带传动结构。

材质
过流部件可用1Cr18Ni9，1Cr18Ni12Mo2Ti，1Cr18Ni12Mo3Ti，因科洛804等多种材质制造。输送温度为0～180℃的各种强腐蚀材质。

性能参数
口径：250～900mm
流量：200～11000m3/h
扬程：2～5m
压力：P=1.0MPa
温度：0～+180℃

性能参数表（参考值）

●本表数据仅供参考，订货前技术参数（包括配带电机功率）必须经过技术部门确认方可订货。
