轴流泵导叶体、橡胶轴承的改进及应用【3】

四、楔形槽增压原理的计算

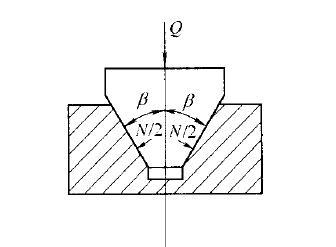

半楔角为β的楔形块放在楔形槽B上，如图3所示。设加在楔形块l 的垂直压力为 ，则每个槽侧面上的压力为N／2，町山力的平衡三角形求出：Q／2=sinβ／2。


图3 楔形槽增压原理示意图

槽的两个侧面上的总的压力为：N=Q/sinβ。
因为sinβ<1，所以N≥Q。
这说明，在同样的垂直压力作用下，在楔形槽侧面上产生的正压力，比在平面卜的正压力增大了。这就是“楔形槽增压原理”．
β角越小，增压的倍数越多。
如： 如： β=75°时，N=1.035Q；
β= 60°时，N=1.155Q；
β= 45°时，N=1.414Q；

β= 30°时，N =2Q；
β= 20°时，N=2.924Q；
β=1°时，N≈60Q。

五、应用情况

经过改造的导叶体及橡胶轴承，在水汽车间1#40ZI B一50轴流泵上进行了试运行，后又在2#40ZLB一50轴流泵上进行了安装 经过8年多的运行，橡胶轴承在导叶体内没有发生移动现象，橡胶轴承和导叶体的连接螺栓没有发生剪断现象，轴流泵运转得非常平稳，完全满足了设计要求。在此之前，原导叶体及橡胶轴承由于轴流泵运转二三个月就发生了旷动现象，增加了检修次数和检修人员的劳动强度，且增加 修理费支出，造成了很大浪费。改造后，减少了导叶体、橡胶轴承的拆装次数，从而减轻了工人的劳动强度，也为生产安全平稳运行创造了有利条件。

六、结束语
