1、工程概况
张庄提排站工程位于河南省台前县吴坝乡北张庄村西北约100m临黄河大堤的背河处，担负提排金堤河洪涝水入黄河的任务。金堤河是黄河下游一条支流，根据《金堤河流域综合治理规划》，泵站能力需排除金堤河五年一遇洪涝灾害，泵站总的排水规模为104m3/s，以保障金堤河滞洪区安全度汛的需要。工程主要由旧泵站、新泵站及进出口工程、变电站、围站堤及进水涵洞、金堤河分水闸、进水渠、退水渠、管理房等部分组成
旧泵站于1978年建设投运，装有8台64ZLB-50立式轴流排水泵（由上海水泵厂于1976年生产），单机设计流量为8m3/s，设计扬程为7m，目前排水规模为64m3/s，水泵转轮直径为1.54m，配套电动机型号为TDL215/31-24，电压为6.3kV，额定转速为250r/min，功率因数为0.9（超前），单泵配套电动机容量为800kW，配套电动机总容量为6400kW。配套出口拍门采用卷扬机悬挂式拍门。规格为2200mm×2200mm。由于运行多年，黄河和金堤河河势变化，泵站引出水两侧河床高程淤积，泵站的运行条件已随此变化。泵站投运至今已有30年，电站各种机电设备使用年限均超过水利部颁布执行的《泵站技术管理规程》SL255-2000有关规定。因此，在保证进出水流道及水泵基础埋件不作变动的情况下，对8台轴流泵和拍门进行更新改造，以满足泵站运行的要求。
新建泵站的排水规模为40m3/s，新泵站装设4台立式轴流排水泵，单泵流量为10m3/s，单泵配套电动机容量为1000kW，电压为10.0kV，配套电动机总容量为4000kW。装有节能型自由侧开式拍门4台，型号为：LVH7416HX-15C 规格为2200*2200。对旧泵站8台拍门进行了改造,型号同样为: LVH7416HX-15C规格为 2200*2200.新旧两个泵站共安装拍门12台.
2、 泵站的主要参数
2.1水位：
内河水位：最高运行水位 40.5m，设计水位 39.5m，最低运行水位38.0m。
外河水位：最高运行水位 45.87m，设计水位44.95m。
2.2扬程：泵站特征参数：最大净扬程7.87m，设计净扬程 5.45m，最小净扬程 4.45m。
2.3流量：旧泵站设计流量 8×8m3/s 新泵站设计流量 4×10m3/s
2.4流道水力损失：
水泵在设计净扬程，设计流量运行时：新泵站水力损失△h＝0.77mH2O，旧泵站水力损失△h＝0.51mH2O。
新泵站水泵在其它工况运行时，流道水力损失△h＝7.72×10-3Q2（mH2O）；旧泵站水泵在其它工况运行时，流道水力损失△h＝7.95×10-3Q2（mH2O），其中Q为水泵流量。
注：上述水力损失计算从水泵出水管(弯管)出口开始至河道拍门处。

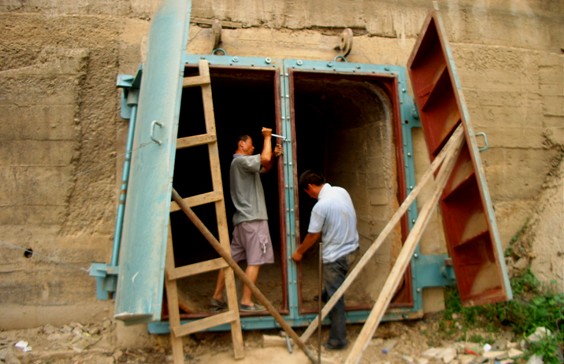

3、节能型侧开式拍门的特点和技术参数
节能型侧开式拍门是由水资源与水电工程科学国家重点实验室（武汉大学）研制的创新产品，荣获2007年度大禹水利科学技术奖二等奖，2008年水利部最具推广价值的创新产品。其主要特点和技术参数如下：
3.1门瓣较轴采用上下同轴原理，防止因上下铰链不同轴产生拍门因磨损造成的安全事故，采取竖向布置，并向内倾斜一定角度，利用门瓣的自重水平分力作为闭门动力，达到减少拍门开启阻力和自动闭门的目的。
3.2阻力系数≤0.1，水头损失≤0.04m，拍门的最大开启角度可达到85º-100º以上，装置效率可达73%以上，与悬挂式拍门相比，介质流速高1/3，流量大1/3，节约电能22.5%以上。
3.3设计理念新颖，运行轨迹独特，由于选择了最佳竖向倾角，阀板先慢关，后快关，所以形成了拍门的最佳启闭速度，采用双门侧翻设计，运行行程是悬挂式的1/2，而且消除了水锤。
3.4门铰主体为碳钢结构件材料，铰轴为不锈钢材料，轴套是以铜合金为基体的防水含石墨润滑铜套，配合偶件不会锈蚀，使用寿命可达30年以上。

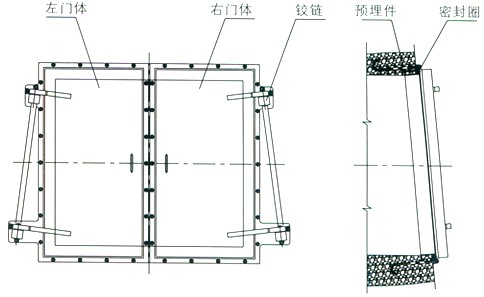

图一 节能型侧开式拍门结构图
